DPX-30A定時開關使用說明
一、安裝設備:
由電氣專業人員按定時器開關標簽上接線圖接好線路并通電,此時電源指示燈紅色燈亮。注意:電源電壓為AC220V,輸出額定功率容性負載和感性負載不大于660W,阻性負載不大于1320W,超過需要輸出接交流接觸器擴展功率。（可參照第十一條接線方式圖)
二、安裝小程序:
打開手機微信掃設備二維碼或者直接進入微信小程序搜索【定時開關控制器】進入小程序主頁面。點擊右上角…."按鈕,選擇【添加到我的小程序】,安卓機也可以選擇【添加到桌面】。
三、搜索設備:
點擊設備頁面【搜索設備】按鈕小程序會自動刷新搜索設備,找到要控制的定時開關;注意:設備信號越強,信號強度指示負號后面的數字越小。
四、連接設備:
點擊選中的設備列表項,此時彈出登錄密碼框,定時開關出廠默認密碼為0000,首次使用需要輸入密碼,點擊確定即進入設置頁面,此時自動連接定時開關并讀出相關定時參數。
五、密碼修改與備注設備名稱:
A、如果密碼遺忘不正確,可登錄密碼修改
方法:將手機靠近定時開關10cm以內,此時打開該小程序進入控制頁面并點擊該設備列表,此時的登錄頁面上會有【修改密碼按鈕,點擊【修改密碼】按鈕即可進入修改密碼界面,輸入新的密碼數字,點擊確定即可修改登錄密碼。
B、添加或修改設備備注名:為了方便同區域多設備區分開,設置頁面點擊【備注名稱】欄添加或修改備注名。
六、設置頁面的功能調試:
A、【開機】和【關機】按鈕:用于手動測試定時器開和關是否正常。
B、【恢復定時】:用于手動測試結束,恢復定時器正常定時狀態。
七、設置頁面參數設置:
A、點擊【添加定時設置】按鈕,生成一個新的定時列表,點擊該列表進入該列表定時時間設置頁面;依次點擊【開始時間】【開始星期】【關閉時間】【關閉星期】設定各個定時開和關的時間（小時、分鐘、秒）及允許該定時的星期數。最多設置30組。
B、定時精確到秒，選擇定時時間的時候，有精確到秒的需求，記得選擇“秒”即可。
C、定時列表的刪除,長按要刪除的列表即可彈出對話框確定即可刪除。
八、保存發送:
上述兩類參數設置完畢后,須在主設置頁面點擊下方【保存發送】按鈕即可將定時信息發送到定時器保存,顯示成功后即完成設置。注意:設置完成后不點【保存發送】按鈕則新改動定時信息無效。
九、溫馨提示:
A、進入微信小程序常用的第一種方式:
在微信信息列表頁面直接從上拖動頁面下拉（大約一半頁面長度時)會彈出進入小程序選擇頁面,點擊【定時開關控制器】小程序即可打開;第二種方式:點擊進入微信【發現】頁面,然后點擊發現頁面的【小程序】即可發現最近使用的小程序和添加過的小程序,建議將本小程序添加到【我的小程序】以便使用。
B、關于負載允許功率的說明:繼電器的標稱電流與交流接觸器標稱電流不同,例如標稱30A為最大瞬態電流值不是額定電流值,一般電源類的負載開機瞬態電流高達額定電流的20-40倍,穩定性考慮系數取10則一般電源類負載允許額定電流為30A/10=3A,即功率不大于660W;感性負載功率選擇按容性負載功率不大于660W;白熾燈類非線性阻性負載開機瞬態電流高達額定電流的5-15倍,穩定性考慮系數取5則允許負載電流30A/5=6A,即功率應不大于1320W;功率超出對應負載功率允許值要外擴交流接觸器擴展功率,具體接線方式參考第十一項。
C、本設備使用環境為干燥環境,不適用于嚴重潮濕及易污染漏電區域;使用環境溫度-10-45℃,不得有雜物覆蓋影響散熱。
十.搜索不到開關（小程序頁面不顯示開關名稱） 務必給開關通電（220V）之后，再掃描二維碼。
1.定位（位置信息）沒有開啟：
在第一次連接的時候，搜索不到可以開啟手機定位后，再次嘗試連接，一般就可以了。
注意：不是所有的開關在連接的時候都需要打開定位，不同的批次的開關，可能需要地理位置授權才能使用。
2.兩臺或多臺手機同時連接開關：
藍牙定時開關和手機連接，數據是一對一進行傳輸?shù)模砸慌_開關同時只能和一部手機進行連接（搜索不到開關，看下手機是否已經連接其他的藍牙產品：手環、音響、耳機等）。
3.用了一段時間之后，再次使用搜索不到：
定時開關在使用一段時間后，需要斷電重啟進行維護，如果出現用了一段時間之后，再次使用搜索不到的情況，重啟開關就可以了。
4.使用另外一臺手機搜索不到：
就是之前連接的一臺手機可以，換了一臺手機連接不上，把開關斷電重啟就可以了。
注意：蘋果手機需要給微信授權藍牙、定位等功能才能正常使用。

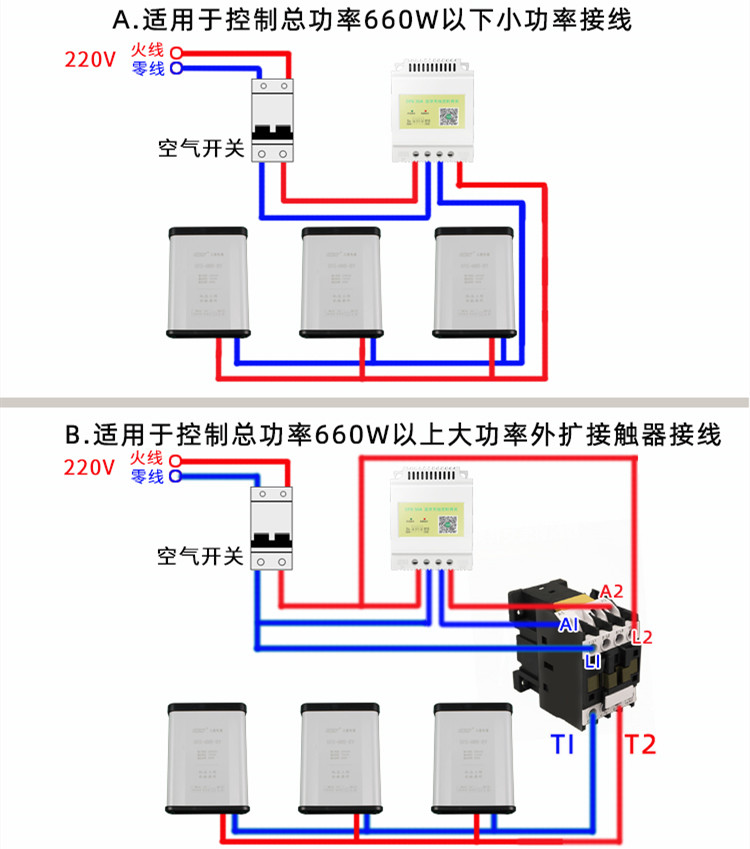

十一.接線方式圖:
