定時器開關：時間定時器開關、開關定時器、電源開關定時器，是控制用電器自動定時開啟、關閉的電氣裝置。

時間定時器開關接線圖。

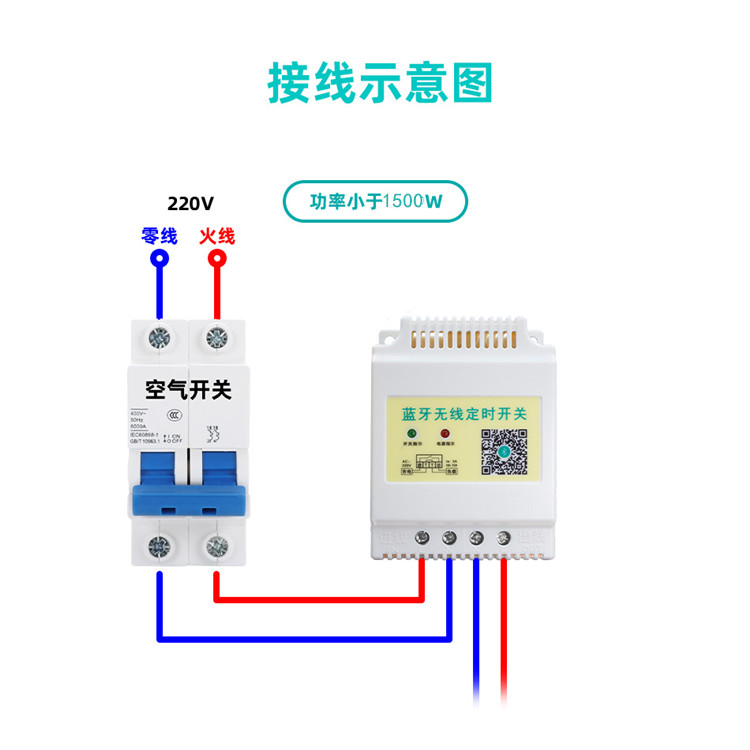

使用定時器開關控制功率小于1500W的用電器，可以直接接線控制：

1.220V市電接入空氣開關，空氣開關接出火零線，接入時間定時器開關左側的進線口。

2.用電器的火零線直接接在定時器開關右側的出線口。

使用定時器開關控制功率大于1500W的用電器，需要添加交流接觸器：

1.220V市電接入空氣開關，空氣開關接出火零線，接入定時器開關的進線。

2.再?gòu)目諝忾_(kāi)關接出另外一組火零線接在交流接觸器的L1、L2上。

3.時間定時器開關的出線端子連接到交流接觸器的A1、A2上。

4.大功率用電器的火零線連接在交流接觸器的T1和T2上。

備注：交流接觸器分為220V和380V的兩款，需要選擇220V的。交流接觸器的大小要根據用電器的功率進行選擇。
